绝对式磁栅尺的使用需严格遵循以下要求

更新时间：2025-11-18

浏览次数：173

　　绝对式磁栅尺作为一种高精度位置测量设备，凭借其非接触式测量、抗干扰能力强等特性，广泛应用于数控机床、电梯控制、工业自动化等领域。为确保其性能稳定、测量精准，需严格遵循以下使用要求：

　　一、绝对式磁栅尺安装环境要求

　　1.温度与湿度控制

　　磁栅尺的工作温度范围为-0℃至55℃，储存温度需控制在-20℃至70℃之间。在低温环境下安装前，需将磁带在室温中静置数小时以稳定状态，避免因热胀冷缩导致测量误差。湿度方面，设备支持100%相对湿度环境，但需防止冷凝水直接接触磁带表面。

　　2.清洁度管理

　　安装表面需清除积屑、油污等杂质，建议使用酒精棉片擦拭磁带及传感器接触面，避免使用化学溶剂或硬质刷子。磁带安装后，可加装保护罩或铝制支架以防止液体、粉末污染。

　　3.磁场隔离

　　磁带需远离强磁场环境，避免与长久磁铁直接接触。在电机、电磁阀等强干扰设备附近安装时，需保持至少50cm距离，并使用屏蔽电缆（如双绞线屏蔽层）减少电磁干扰。

　　二、绝对式磁栅尺安装操作规范

　　1.磁带固定要求

　　长度预留：磁带需比测量行程长80mm（每边40mm），确保传感器全程覆盖有效区域。

　　对齐精度：磁带中心需与测量轴线对齐，定位公差≤0.5mm。安装时可使用激光校准仪辅助定位。

　　粘接工艺：采用双面胶带固定时，需在20℃-30℃环境下操作，粘接后静置48小时以确保全固化。

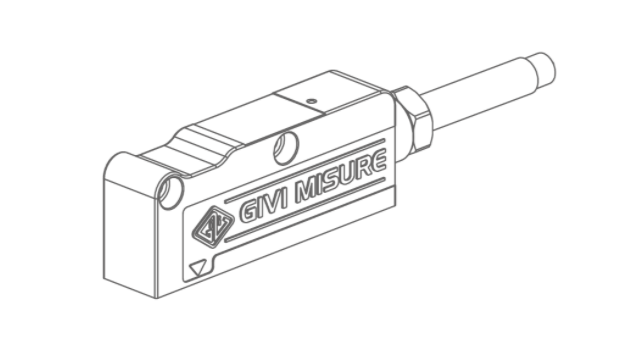

　　2.传感器安装

　　间隙控制：传感器与磁带表面距离需保持在0.4mm-1mm范围内，过远会导致信号衰减，过近可能引发机械碰撞。

　　方向校准：传感器安装方向需与磁带编码方向一致，错误安装将导致绝对位置读取失败。安装后需手动滑动传感器覆盖全程，检查LED指示灯状态（绿色为正常，红色为错误）。

　　3.电缆管理

　　弯曲半径：电缆弯曲半径不得低于80mm，避免内部导线断裂。

　　布线隔离：电源线与信号线需分开铺设，交叉时保持90°垂直角度。
