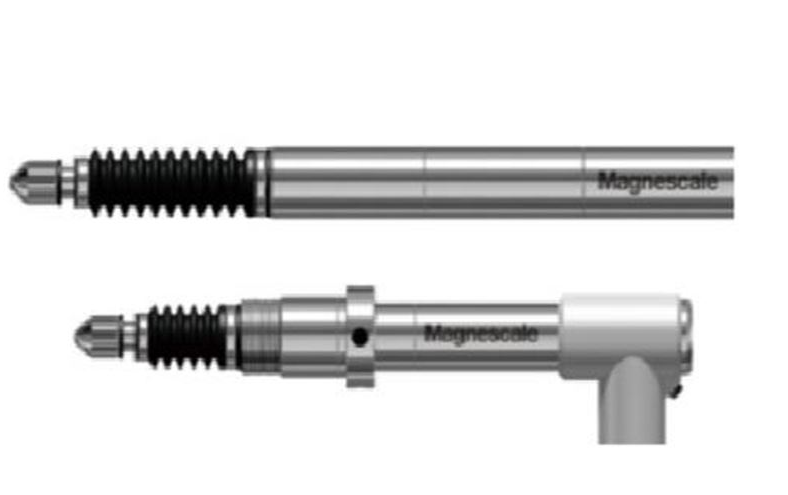

简述笔式位移传感器的校准与调试方法

更新时间：2025-12-01

浏览次数：29

　　一、笔式位移传感器安装前准备：

　　1.环境检查

　　确保工作环境温度0-50℃（无冷凝），湿度≤90%RH，避开强电磁干扰源（如大功率电机、高频设备）。

　　清洁安装表面，避免油污、金属碎屑等杂质影响传感器接触精度。

　　2.设备匹配

　　根据测量范围选择型号：标准型测量范围5mm，可选配12mm或30mm定制款。

　　确认配套设备接口兼容性，推荐使用CE34系列连接电缆或MF10系列模块实现信号转换。

　　3.工具准备

　　配备M2.5硬质合金安装螺钉、扳手及波纹管套件，确保安装稳固性。

　　二、笔式位移传感器安装操作规范：

　　1.机械安装

　　固定方式：采用法兰适配器或支架将传感器垂直或水平固定于设备基座，确保测头与被测面垂直。

　　对中调整：通过千分表校准测头与被测面的平行度，倾斜角需≤0.5°，避免侧向力导致测量误差。

　　行程预留：安装时预留1-2mm余量，防止超程损坏传感器内部弹簧机构。

　　2.电气连接

　　电源接入：使用电源，纹波（p-p）≤10%，避免电压波动影响信号稳定性。

　　信号输出：通过专用串行通信协议连接PLC或数据采集系统，若需模拟信号，可加装MF10模块转换为4-20mA或0-10V输出。

　　屏蔽处理：电缆需采用双绞屏蔽线，远离动力线，屏蔽层单端接地以减少电磁干扰。

　　三、笔式位移传感器校准与调试：

　　1.原点设定

　　启动设备后，通过传感器内置原点功能或外部限位开关设定零点，确保重复定位精度

　　2.动态测试

　　以50m/min速度进行往返运动测试，使用激光干涉仪对比测量数据，验证线性度与响应速度是否达标。

　　3.温度补偿

　　在环境温度变化≥10℃时，需重新校准传感器参数，补偿热膨胀系数对测量结果的影响。

　　四、笔式位移传感器使用维护

　　1.日常检查

　　每日开机前检查测头磨损情况，若表面划痕深度＞0.05mm需更换。

　　清洁测头时使用无尘布蘸取异丙醇擦拭，禁止使用腐蚀性溶剂。

　　2.定期维护

　　每季度检查滚珠花键轴承润滑状态，补充适量锂基润滑脂。

　　每年进行一次全面性能检测，包括分辨率、重复性及抗干扰能力测试。

　　3.故障处理

　　信号异常：检查电缆连接是否松动，使用示波器检测输出波形是否失真。

　　机械卡滞：拆卸传感器时需使用专用工具，避免损伤内部精密结构，卡滞严重时应返厂维修。
